複数カメラ対応
SDHCドライブレコーダー
TM-V740A01

無料貸し出しデモ機あり！

TOMCOM

固定設置型 ドライブレコーダー
（4カメラ、GPS／Gセンサー内蔵）

販売価格はお問い合わせください

カタログ（PDF：1904KB）

主な仕様

製品品番 TM-V740A01
映像圧縮方式 H.264
記録方式 常時録画方式
フレームレート 画質選択H：30fps、画質選択M：20fps、画質選択L：10fps
ビットレート 画質選択H：2048kbps、画質選択M：1024kbps、画質選択L：512kbps
映像解像度 VGA：640×480ピクセル
映像入力 NTSC コンポジットビデオ信号、入力レベル1Vpp
音声圧縮方式 G.726 サンプルレート8kHz（32kbps）
記録媒体 SD、SDHCメモリーカード（2GB～32GB）、ファイル形式：ASFフォーマット
GPS GPSモジュール内蔵、SMBコネクタ（外部アンテナ接続）
Gセンサー 3軸Gセンサー内蔵、0～±8G
内部時計 RTC内蔵 （GPS受信データによる自動補正機能あり）
外部入出力 車速パルス入力×1、エンジン回転パルス入力×1、外部接点入力×4
電源電圧 DC＋12V／＋24V ±10％
消費電力 3.6W以下（本体のみ）
動作温度 -10℃～＋60℃
寸法 132（W）×25（H）×98（D）mm（突起部を除く）
質量 135g（本体のみ）

主な特長

  • 最大約126時間の長時間連続録画が可能
  • 用途に合わせて4カメラまで取付可能
  • GPS機能を内蔵（GPSアンテナの接続が必要）
  • 車両情報（車速パルス、エンジン回転パルス接点信号）を取込み可能
  • 3軸Gセンサーを内蔵し、衝撃検知が可能
  • 専用ビューアで画像再生でき、運転診断、KYTシート出力が可能
  • 記録データを簡易暗号化し、一般的なビューアでは再生不可
  • SDカードの保護カバー付き（特殊ネジ使用で、いたずら防止）

オプション 車載カメラ

前方カメラ TA-Y740A01（マイク付き）　ケーブル長 4m

撮影素子 1／4インチ CMOS
総画素数 32万画素
画角 水平：110°
垂直：76°
質量 約135g（取付金具、ケーブルを含む）
寸法 49mm（W）×43mm（H）×29mm（D）突起部、取付金具を除く

車載ドームカメラ TA-Y701A01　ケーブル長 2m

撮影素子 1／4インチ CCD
総画素数 41万画素
画角 水平：77°／99°／118°
垂直：58°／74°／91°
質量 約480g
寸法 Φ92mm×69mm（H）突起部を除く

赤外線カメラ TA-Y740A02（車内用）　ケーブル長 4m

撮影素子 1／4インチ CMOS
総画素数 32万画素
画角 水平：110°
垂直：76°
質量 約130g（取付金具、ケーブルを含む）
寸法 49mm（W）×43mm（H）×29mm（D）突起部、取付金具を除く

車外防水カメラ TA-Y701A04　ケーブル長 2m

撮影素子 1／4インチ CCD
総画素数 27万画素
画角 水平：110°
垂直：80°
質量 約70g
寸法 34mm（W）×32mm（H）×32mm（D）突起部を除く

SDHCドライブレコーダーの特徴と活用例

SDHCドライブレコーダーの特徴

常時記録撮りこぼしなし
  • 事故記録を確実に取得
  • 32GBSDHCカードで128時間の連続記録を実現
  • 事例による事故再発防止・教育指導
4カメラ＋マイク死角なし
  • 事故記録を確実に取得
  • カメラレイアウト次第で車輌周辺の作業監視にも活用
SDカードカードを差したまま運行
  • SDカードを抜いてすぐ記録を確認
  • 確認が簡単なのでこまめに見れる
  • ヒヤリハットが自然に貯まる
  • 運転者、管理者に負担をかけない
  • 定期交換作業不要
GPSデータ＋解析ソフト速度、位置データ
  • 安全運転意識の向上
  • エコ運転意識の向上

SDHCドライブレコーダーの活用例

運転状況の把握
  • 安全運転をしているか
  • エコ運転をしているか
  • 急停車はなかったか
  • 渋滞はあったか
  • 予定どおりのルートだったか
  • ヒヤリハットはなかったか
法定速度・
速度規制の遵守
  • 映像＋時間＋地図＋速度の連動で確認
車輌周辺での
作業状況を記録
  • 規定どおりに積み下ろし作業をおこなったか
  • 危険な作業はなかったか

搭載・設置レイアウト例

SDレコーダ本体
前方カメラ
後方カメラ
マイク
左側方カメラ
右側方カメラ

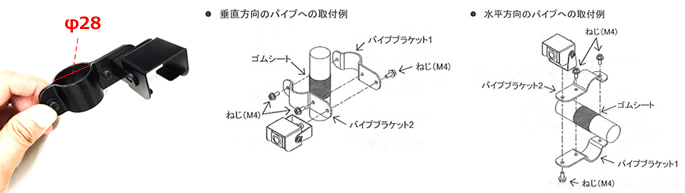

車外防水カメラ（TM-V740A01）用サイドミラー取付金具について

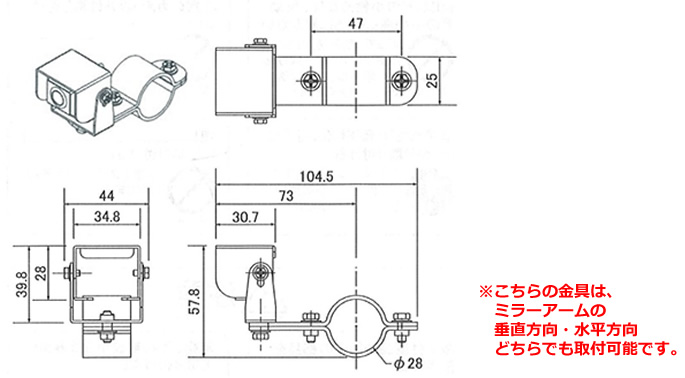

①屋外カメラサイドミラー取付金具（左右共用）　TA-M740A03

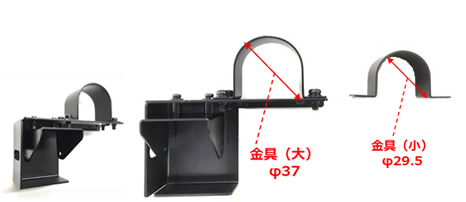

②右サイドミラー用金具（大） TA-M701A12
　右サイドミラー用金具（小） TA-M701A13
　左サイドミラー用金具（大） TA-M701A08
　左サイドミラー用金具（小） TA-M701A09

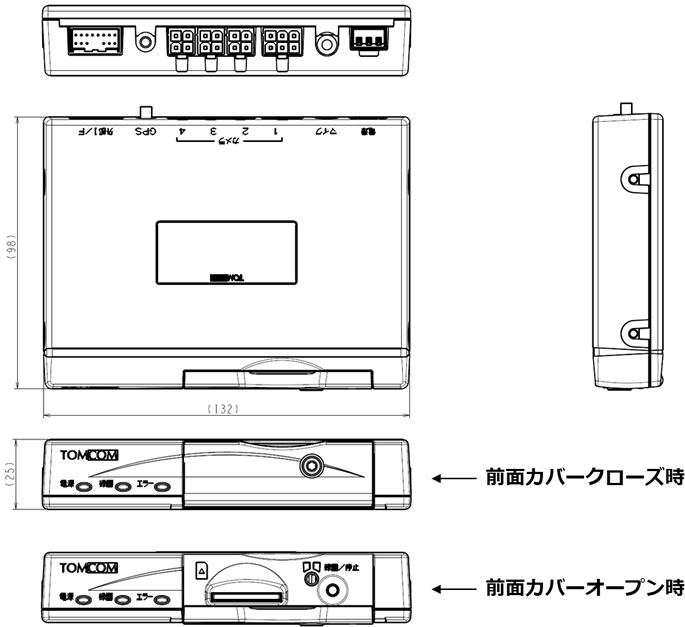

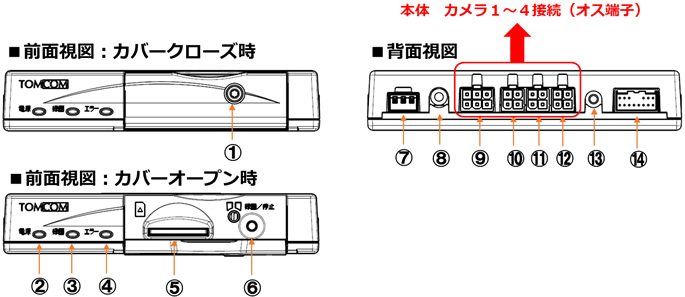

本体外観と機能について

No 名称 機能
① 前面カバー固定ネジ 特殊ネジで前面カバーを固定します。
② 電源ランプ 電源ON時に緑色に点灯します。
③ 録画ランプ 録画中に橙色に点灯します。
④ エラーランプ 録画できない時に赤色に点滅します。
⑤ ＳＤカードスロット 記録用SDカードを挿入します。 SDカードを挿入すると録画を開始します。
⑥ 録画／停止ボタン ボタンの押下で録画を停止又は開始します。
⑦ 電源コネクタ 電源ケーブルを接続します。
No 名称 機能
⑧ マイクコネクタ 別売品のマイクを接続できます。
⑨ カメラ1 コネクタ 専用のマイク付きカメラを接続します。
⑩ カメラ2 コネクタ 別売品のカメラを接続します。
⑪ カメラ3 コネクタ 別売品のカメラを接続します。
⑫ カメラ4 コネクタ 別売品のカメラを接続します。
⑬ GPSアンテナコネクタ GPSアンテナを接続します。
⑭ 外部I／Fコネクタ 車両信号を接続します。 接点信号／車速パルス／エンジン回転パルス

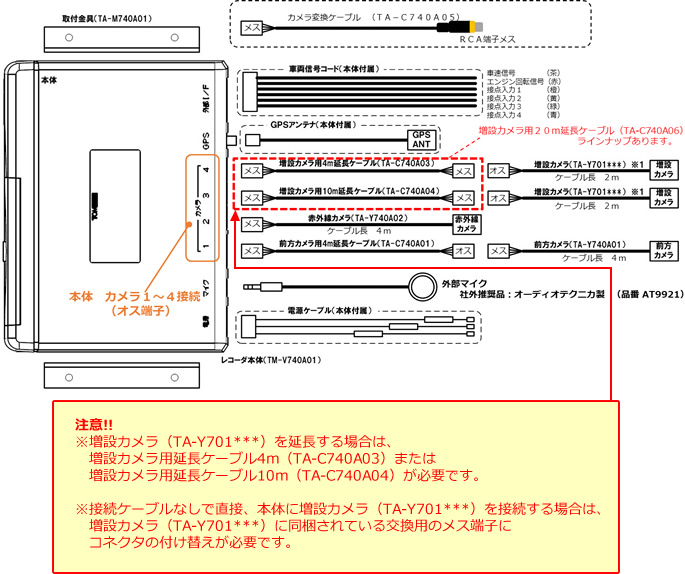

本体との接続について

解析ビューアのサンプル

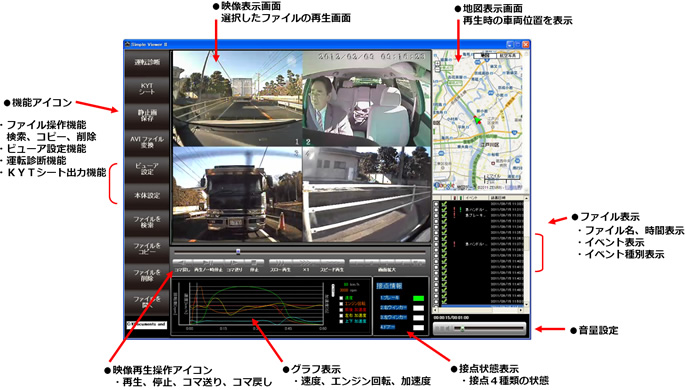

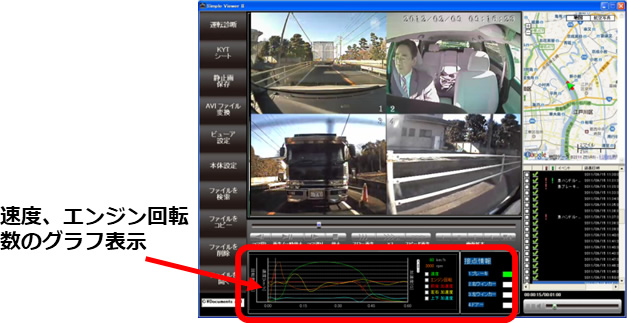

ビューアの画面と主な機能

ビューアソフトで録画されたファイルを再生した画面は以下の通りです。

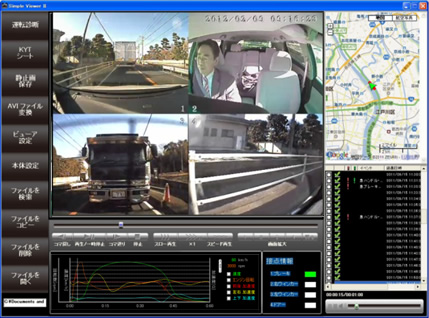

ビューアで簡単再生

添付のビューアソフトで録画されたファイルを簡単に再生することができます。

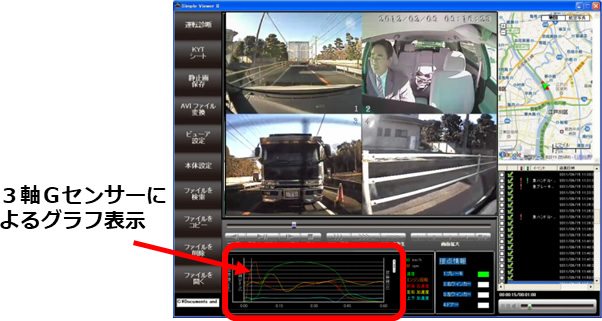

Gセンサーで安全運転確認

3軸Gセンサーを内蔵していますので、急ブレーキ、急ハンドル、衝突の衝撃が加速度グラフで一目瞭然です。安全運転の指導にご活用ください。

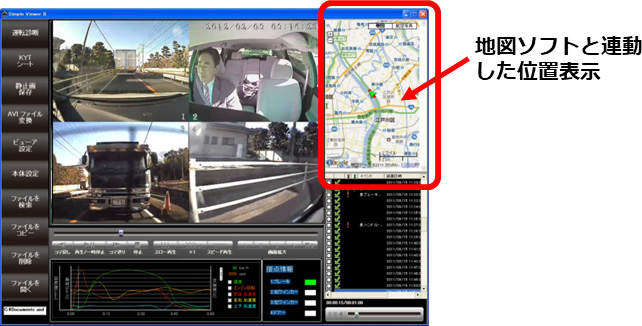

GPS機能搭載で録画画像が地図と連動

録画と同時にGPS位置情報を自動的に記録します。ビューアで画像再生するときに走行画像とともに、どこを走行しているか地図で一目瞭然です。

車両情報を取込み可能

録画と同時に車両情報（車速パルス、エンジン回転パルス、接点信号）を自動的に記録します。記録した車両情報を使用してビューアでの運行診断が可能になります。

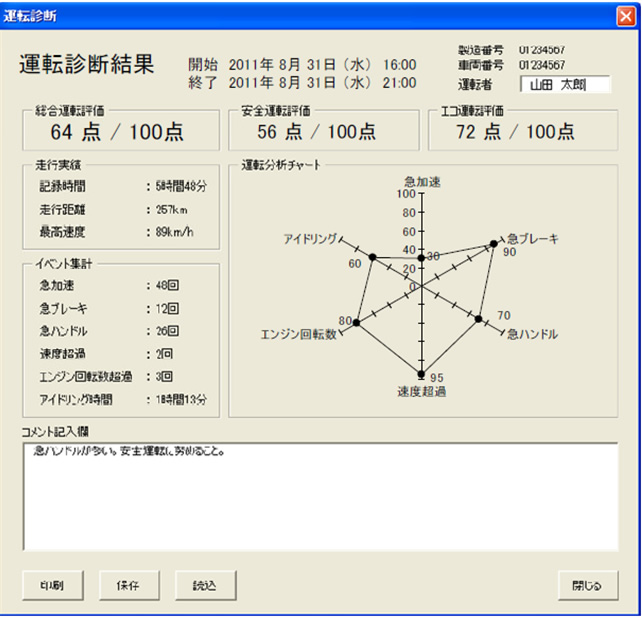

ビューアの運転診断機能

記録されたデータを使用して運転診断することが可能です。
指定時間での車両情報から運転診断を行い、結果を表示できます。

運転診断の為に集計する危険運転の記録（イベント）は以下の通り。

状態 確認項目
記録時間 動画ファイルが記録した時間
走行距離 指定時間内の走行距離
最高速度 指定時間内の最高速度
急加速 指定時間内の急加速回数
急ブレーキ 指定時間内の急ブレーキ回数
急ハンドル 指定時間内の急ハンドル回数
速度超過 指定時間内の速度超過回数
エンジン回転超過 指定時間内のエンジン回転超過
アイドリング時間 指定時間内のアイドリング時間

ドライブレコーダーの導入メリット

安全
安全運転教育・事故軽減
映像・データをもとにドライバー運転特性指導。
安心
防犯・迅速な事故処理
タクシー・バス等においては防犯の役割も果たします。
エコ
燃料費削減・CO2削減
急加速・急ブレーキの低減で燃費効率の向上。

ドライブレコーダーの導入効果
全国トラック協会・平成20年度アンケートより

  • 安全運転を意識するようになった
  • 急発進・急ブレーキ・無理な追越も減少し、安全な車間距離で走行できるようになった
  • 事故の現象及び事故の過失割合の早期判明による保険金額の減少により、保険料の割引率が15％増えた
  • 事故時の有力な証拠となり、ドライバーにとって主張通りの不利のない過失割合となった
  • 危険箇所や危険予知を第三者も確認できて、共通の認識がもてる
  • 車両異常による急ブレーキ時の解析に役立った。スピード、車間距離、運転姿勢が見えるので、指導がし易い
営業担当コメント
運行管理連携型のドライブレコーダーです。速度・Gセンサーをもとにした運転診断が出来ます。カメラは最大4台まで接続可能。
安全管理・事故防止・エコドライブのお手伝いを致します。
トラック協会助成対象機種です。
