5.6GHz 無線画像伝送システム
CVT04/CVR04
CSR
主な仕様
遅延のない高品質のHD画像伝送で危険予防・犯罪防止・状況把握・作業性向上のサポートをします。
- HD画像を遅延なしで伝送
1080iのHD画像を1ミリ秒以下の低遅延で伝送します。 - HDMIインターフェース
HDMIインターフェースを標準装備。デジタル映像機器とダイレクトに接続が可能。 - 周波数帯は5.6GHz帯を使用
バンド幅が広い5.6GHz帯を採用。従来の2.4GHz帯と比べ、他の機器からの干渉も少なく安定した画像伝送が可能。 - 高い秘匿性
RSA及びAES暗号アルゴリズムにより秘匿性の高い画像伝送。第三者に傍受される心配がありません。 - 簡単設置
設置はカメラとモニターをHDMIケーブルで接続するだけ。送信機と受信機の電源スイッチを入れるだけですぐにカメラの画像がモニターに出力されます。
定格
共通仕様
| 無線周波数 | 5500MHz～5700MHz |
|---|---|
| チャンネル数 | 11チャンネル（DFSによるチャンネル切替） |
| 変調方式 | ODFM（直交周波数分割多重方式） |
| 映像解像度 | 1080i |
| フレームレート | 30フレーム/秒 |
| 伝送距離 | 約200ｍ（見通し条件） |
| 電源電圧範囲 | DC12V（DC9V～DC36V） |
| 動作温度範囲 | 0℃～＋40℃ |
| 保存温度範囲 | -10℃～＋75℃ |
送信機 CVT04
| 映像信号入力 | HDMI |
|---|---|
| 消費電流 | 500mA以下（電源電圧DC12V時） |

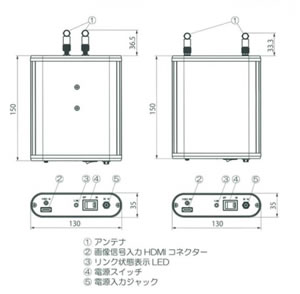

| 外形寸法 | D130mm×H35mm×W150mm |
| 質量 | 約490g |
| インターフェース | RPSMA型アンテナコネクタ HDMIタイプAコネクタ |
| 操作部 | 電源スイッチ |
受信機 CVR04
| 映像信号入力 | HDMI |
|---|---|
| 消費電流 | DC7.5V 500mA |
| 外形寸法 | D130mm×H35mm×W150mm |
| 質量 | 約450g |
| インターフェース | HDMIタイプAコネクタ |
| 操作部 | 電源スイッチ |

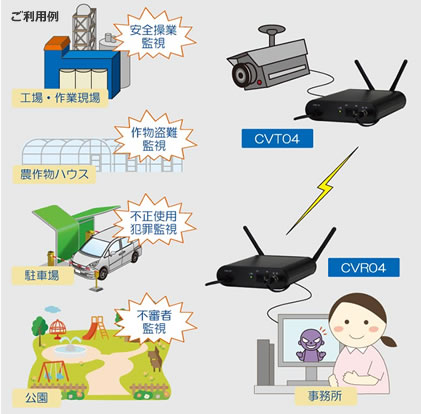

- おすすめ活用シーン
- 倉庫/事務所の出入口/工事現場の安全・進捗管理/工場生産設備/各種イベント/学校・幼稚園/病院/金融機関 など
